時間同步時鐘小課堂——常用的對時方式有哪些？

  目前常用的對時信號有NTP 網口、B碼、串口、脈沖等授時方式，分別介紹如下

   1、NTP授時：

   是基于NTP 協議實現網絡授時的。NTP網絡時鐘同步協議是目前國際互聯網通用的時間服務協議。NTP 協議采用 client/Server架構，基于 UDP/IP，使用層次式時間分布模型，靈活性高，適應性強，網絡開銷小，并可容忍一定程度上的網絡故障。常用的網絡設備電腦、服務器、攝像機等都支持 ntp 授時，這種授時方式也是目前最常用的。

   2、B碼校時:

   它是IRIG-B碼的通俗叫法,B 碼對時攜帶信息量大、對時分辨率高、接口國際標準化,在電力系統對時中得到了廣泛的應用。B碼有兩種，一種是調制后的B碼常常稱為IRIG-B(AC)碼，沒有幅度調制的通常稱IRIG-B(DC)碼。IRIG-B(DC)碼的同步精度可達幾十納秒量級，接口通常采用TTL接口和RS422(V.11)接口。 IRIG-B(AC)碼的同步精度一般在10ms~20ms之間，接 口采用平衡接口。B碼(DC)大量應用在電力系統每一個環節中，是校頻、對時的標準時間碼編碼格式。

   3、串口對時：

   串行口對時方式又稱軟對時方式，主時鐘將時鐘信息以數據幀的形式向各個時間從裝置發送，報文包括年、月、年、分、秒、毫秒。串行口有分為RS-232接口和RS-485接口方式。

  4、脈沖對時：

   方式主要有秒脈沖（PPS）、分脈沖（PPM）和時脈沖（PPH）三種對時方式。脈沖對時方式的優點是可以獲得較高精度的同步精度（μs級），對時接收電路比較簡單。不足之處是從設備必須預先設置正確的時間基準。

  5、串口報文校時：

串行口對時方式又稱軟對時方式，主時鐘將時鐘信息通過串口以數據幀的形式向各個時間從裝置發送，報文包括年、月、年、分、秒、毫秒。也可包括用戶指定的其他特殊內容，如接受GPS衛星數，告警信號等。從裝置接收到的報文后通過解幀獲取當前主時鐘信息，來校正自己的時間，一保持與主時鐘的同步。

串行口有分為RS-232接口和RS-485接口方式。

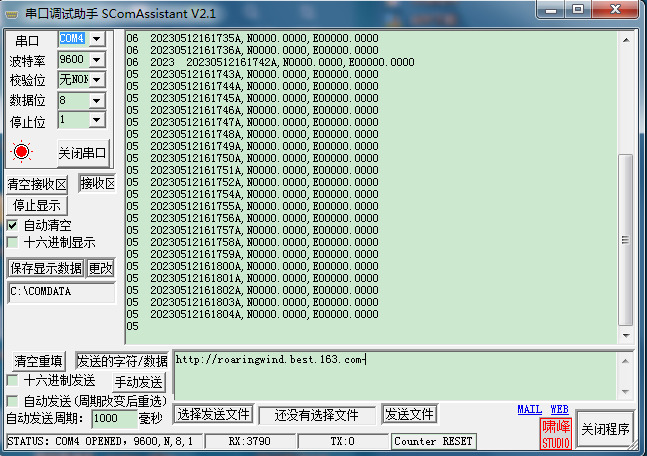

串口報文格式如下：

  6、脈沖+串口報文校時：

脈沖對時方式主要有秒脈沖（PPS）、分脈沖（PPM）和時脈沖（PPH）三種對時方式。脈沖對時方式的優點是可以獲得較高精度的同步精度（μs級），對時接收電路比較簡單。不足之處是從設備必須預先設置正確的時間基準。

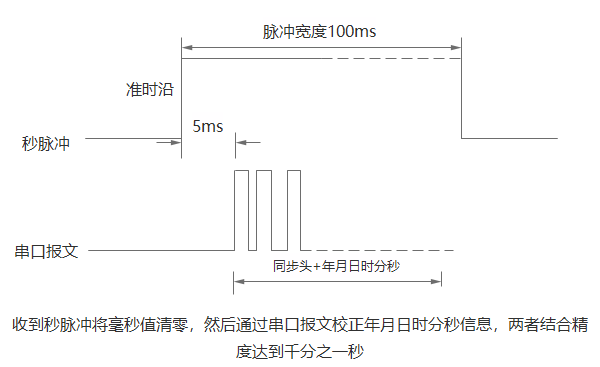

在實際的工程應用中，秒脈沖+串口報文的形式是最多的，秒脈沖校正毫秒及以下時鐘，報文修訂時、分、秒。

 7、IRIG-B時間碼

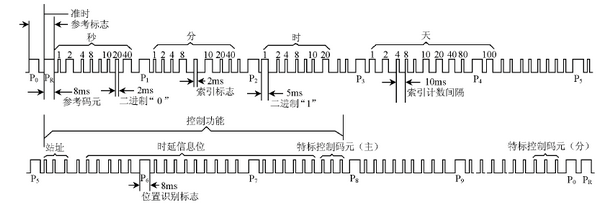

IRIG-B（簡稱B碼）是專為時鐘串行傳輸同步而制定的國際標準，采用脈寬編碼調制。同步時鐘源每秒發出一幀含有秒、分、時、當前日期及年份的時鐘信息。IRIG-B對時方式融合了脈沖對時和串口對時的優點，具有較高的對時精度（μs級）。

目前B 碼授時已經成為電力系統采用的主流對時信號類型。

 NTP對時方式：

網絡時間協議NTP（Network Time Protocol）是TCP/IP協議族里面的一個應用層協議，用來使客戶端和服務器之間進行時鐘同步，提供高精準度的時間校正。NTP服務器從權威時鐘源（例如原子鐘、GPS）接收精確的協調世界時UTC，客戶端再從服務器請求和接收時間。

常用的網絡設備電腦、服務器、攝像機等都支持 ntp 授時，這種授時方式也是目前最常用的。

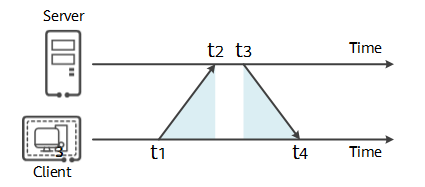

NTP對時原理

客戶端首先向服務端發送一個NTP請求報文，其中包含了該報文離開客戶端的時間戳t1;

NTP請求報文到達NTP服務器，此時NTP服務器的時刻為t2。當服務端接收到該報文時，NTP服務器處理之后，于t3時刻發出NTP應答報文。該應答報文中攜帶報文離開NTP客戶端時的時間戳t1、到達NTP服務器時的時間戳t2、離開NTP服務器時的時間戳t3；

客戶端在接收到響應報文時，記錄報文返回的時間戳t4。

對時精度在毫秒級別；
